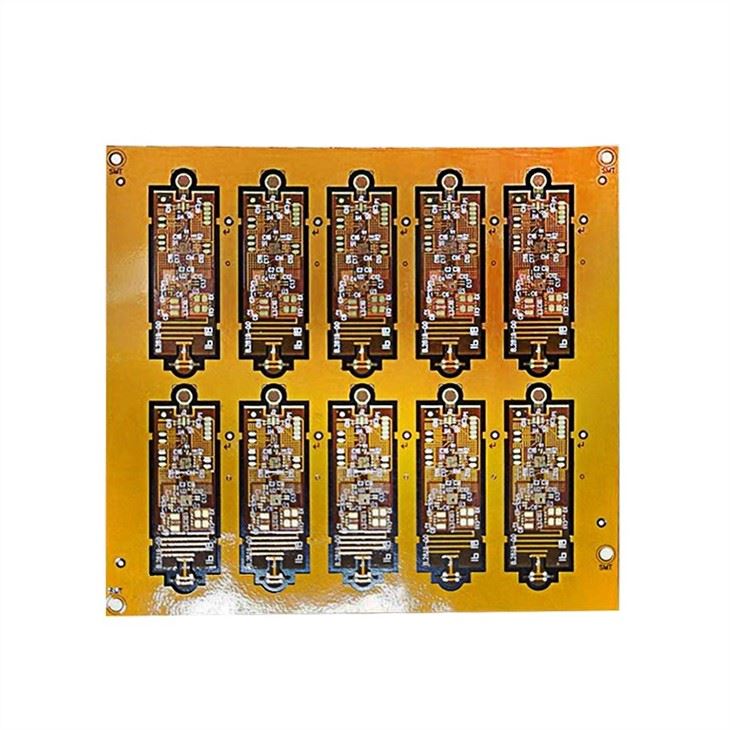

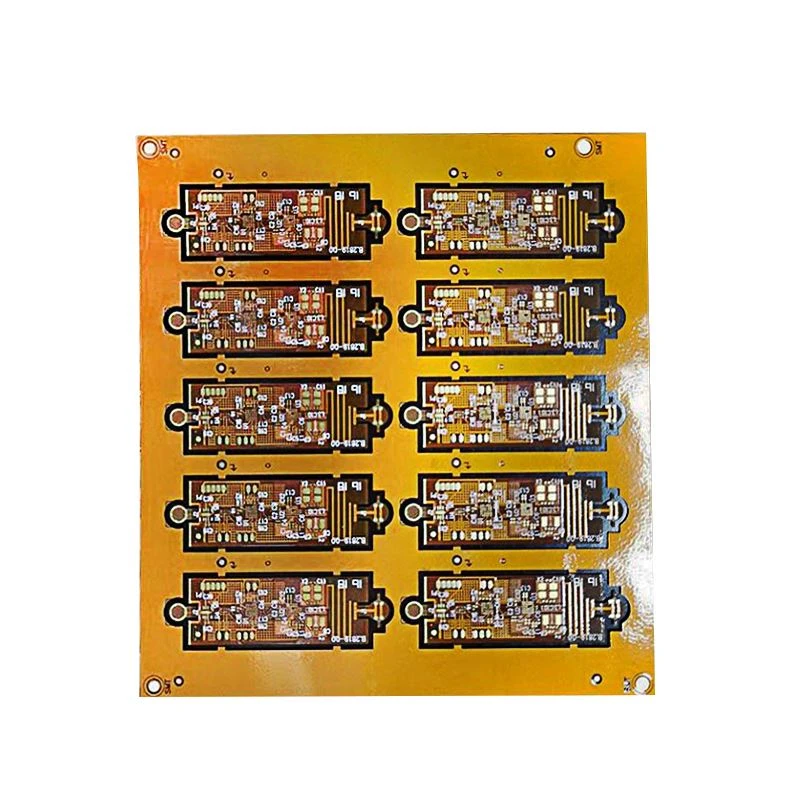

94v0 Esnek PCB Devre Kartı

Ürün ayrıntısı

94v0 Esnek PCB Devre Kartı, sıcak satış üretimidir. Ve malzeme kaliteli.

Firmamız OEM baskılı devre (PCB) ve PCB montaj imalatı yapmaktadır. Yani üretim teslim tarihi önceden olabilir.

Esnek panolar yapıya göre sınıflandırılır

FPC yumuşak tahta genellikle tek katmanlı tahta, çift katmanlı tahta, çok katmanlı tahta, çift taraflı tahta vb.

⒈Tek katmanlı esnek tahta yapısı

FPC tek katmanlı esnek levhanın yapısı: Bu yapının esnek levhası, esnek levhanın en basit yapısıdır. Genellikle temel malzeme artı şeffaf tutkal artı bakır folyo, satın alınan bir dizi hammaddedir ve koruyucu film artı şeffaf tutkal, satın alınan başka bir hammaddedir. İlk olarak, gerekli devreleri elde etmek için bakır folyonun dağlanması ve diğer işlemler ve ilgili pedleri ortaya çıkarmak için koruyucu filmin delinmesi gerekir. Temizledikten sonra, ikisini birleştirmek için haddeleme yöntemini kullanın. Daha sonra koruma için açıkta kalan ped kısmına altın veya kalay kaplanır. Bu şekilde büyük tahta hazır. Genel olarak, karşılık gelen şekillerdeki küçük devre kartları da delinir. Koruyucu film olmadan doğrudan bakır folyo üzerine basılmış lehim maskeleri de vardır, bu nedenle maliyet daha düşük olacaktır, ancak devre kartının mekanik gücü daha kötü olacaktır. Mukavemet gereksinimleri yüksek değilse, ancak fiyatın mümkün olduğunca düşük olması gerekiyorsa, koruyucu film yöntemi uygulamak en iyisidir.

⒉Çift katmanlı yumuşak tahta yapısı

FPC çift katmanlı esnek kartın yapısı: devrenin devresi çok karmaşık olduğunda, tek katmanlı tahta kablolanamaz veya topraklama koruması için bakır folyo gerekir, çift katmanlı bir tahta kullanmak gerekir veya hatta çok katmanlı bir tahta. Çok katmanlı bir levha ile tek katmanlı bir levha arasındaki en tipik fark, her bakır folyo katmanını bağlamak için bir geçiş yapısının eklenmesidir. Genel olarak, substrat artı şeffaf tutkal artı bakır folyonun ilk işleme süreci, viyalar yapmaktır. Önce substrat ve bakır folyo üzerinde delikler açılır ve temizlendikten sonra belirli bir kalınlıkta bakır ile kaplanır, viyalar hazırdır. Sonraki üretim süreci, tek katmanlı levhanınkiyle hemen hemen aynıdır.

⒊Çift taraflı esnek levha yapısı

FPC çift taraflı esnek kartın yapısı: çift taraflı kartın her iki tarafında, esas olarak diğer devre kartlarıyla bağlantı için kullanılan pedler vardır. Yapı olarak tek katmanlı bir levhaya benzese de, üretim süreci çok farklıdır. Hammaddeleri bakır folyo, koruyucu film artı şeffaf yapıştırıcıdır. İlk olarak, koruyucu film üzerinde ped konumunun gereksinimlerine göre delikler açın, ardından bakır folyoyu yapıştırın, pedleri ve uçları aşındırın ve ardından delinmiş deliklerle başka bir koruyucu film yapıştırın.

Esnek devre kartlarının avantajları

Esnek bir baskılı devre kartı, sert baskılı devre kartlarının sahip olmadığı birçok avantajı olan, esnek bir yalıtkan alt tabakadan yapılmış bir baskılı devredir:

(1) bükülebilir, sarılabilir ve serbestçe katlanabilir ve alan düzeni gereksinimlerine göre keyfi olarak düzenlenebilir ve bileşen montajının entegrasyonunu sağlamak için üç boyutlu uzayda keyfi olarak hareket ettirilebilir ve geri çekilebilir ve Kablo bağlantısı;

(2) FPC kullanımı, elektronik ürünlerin yüksek yoğunluk, minyatürleştirme ve yüksek güvenilirlik yönünde geliştirilmesi için uygun olan elektronik ürünlerin hacmini ve ağırlığını büyük ölçüde azaltabilir. Bu nedenle, FPC havacılık, askeri, mobil iletişim, dizüstü bilgisayarlar, bilgisayar çevre birimleri, PDA, dijital kameralar ve diğer alan veya ürünlerde yaygın olarak kullanılmaktadır;

(3) FPC ayrıca iyi ısı dağılımı ve lehimlenebilirlik, kolay montaj ve bağlantı ve düşük kapsamlı maliyet avantajlarına sahiptir. Yumuşak ve sert kombinasyonun tasarımı, esnek alt tabakanın bileşen taşıma kapasitesindeki hafif eksikliğini de bir dereceye kadar telafi eder.

SSS

S: OEM ve ODM yapabilir misiniz?

C: Evet, OEM ve ODM kabul edilebilir. Malzeme, renk, stil özelleştirebilir, tartıştıktan sonra önereceğimiz temel miktar.

S: MOQ'unuz nedir?

C: Stokta ürünlerimiz varsa, MOQ olmayacaktır. Üretmemiz gerekiyorsa, MOQ'u müşterinin tam durumuna göre tartışabiliriz.

S: Hangi ödeme formunu kabul edebilirsiniz?

C: T/T, Western Union, PayPal vb. Uygun ve hızlı ödeme koşullarını kabul ediyoruz.

S: Hangi nakliye yolunu sağlayabilirsiniz?

C: Deniz, hava ve ekspres trenle nakliye sağlayabiliriz.

Q: Nasıl teklif alabiliriz?

Bize ulaşın; şartname ile bize: Gerber Dosyası, Bom, miktar, yüzey bitirme vb.
