PCB dört katmanlı tahta geleneksel lamine yapı ve tasarım lehim maskesi nasıl yapılır

Giderek karmaşıklaşan ve yüksek hızlı devre tasarımı ile birlikte çeşitli sinyallerin (özellikle yüksek hızlı sinyallerin) bütünlüğünün nasıl sağlanacağı yani sinyal kalitesinin nasıl sağlanacağı zor bir problem haline gelmiştir. Şu anda, iletim hattı teorisi yardımıyla analiz etmek ve sinyal hattının karakteristik empedans eşleşmesini kontrol etmek anahtar haline geliyor. Empedans kontrolü sıkı değilse, önemli sinyal yansımasına ve sinyal bozulmasına neden olarak tasarım hatasına neden olur.

PCI veri yolu, PCI-E veri yolu, USB, Ethernet, DDR bellek, LVDS sinyalleri vb. gibi genel sinyallerin tümü empedans kontrolü gerektirir. Empedans kontrolünün nihayetinde PCB tasarımı yoluyla gerçekleştirilmesi gerekir ve PCB kartı işlemi için daha yüksek gereksinimler de ortaya konur. İlk aşamada şirketimiz empedans hesaplama kuralları ve temel bilgiler gibi teknik belgeleri yayınlamıştır. Bazı müşterilerin ihtiyaçlarını karşılamak için, aşağıda firmamızın geleneksel 4-katmanlı Lamine yapıları çeşitli plaka kalınlıklarında ve bazı ortak empedans hesaplama sonuçları tanıtılacaktır, ihtiyacı olan müşteriler empedans çizgi genişliğini ve aralığını buna göre tasarlayabilirler. aşağıdaki önerilen parametreler:

1. Bitmiş plakanın kalınlığı 1,6 mm'dir (lamine yapı):

2. Bitmiş plakanın kalınlığı 1.2 mm'dir (lamine yapı):

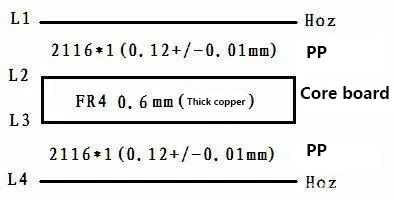

3. Bitmiş plakanın kalınlığı 1,0 mm'dir (lamine yapı):

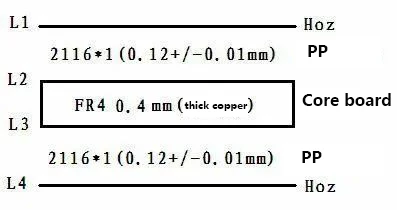

4. Bitmiş plakanın kalınlığı 0.8 mm'dir (lamine yapı):

Yukarıdaki dört lamine yapı, {{0}}katmanlı geleneksel lamine lamine yapımızdır. Şekilden de anlaşılacağı gibi, geleneksel lamine yapıda kullanılan PP 2116 ve kalınlık yaklaşık 0.12 mm'dir.

Şirketimizin geleneksel presleme yapısı için, geleneksel empedans hatlarının parametreleri (L1 katman empedans hattı gibi L2 katmanına ve L4 katman empedans hattı L3 katmanına atıfta bulunur) parametreleri aşağıdaki hesaplama sonuçlarına başvurabilir:

1. Dış katman çizgi genişliği 0.195 mm'dir ve tek uçlu empedans 50 artı /-10 yüzde ohm'a kontrol edilir (L1 Ref L2 katmanı, L4 katmanı Ref L3 katmanı)

2. Çift taraflı çizgi genişliği 0.19mm, hattan bakıra boşluk 0.254mm, kontrol tek uçlu eş düzlemli empedans 50 artı /-10 yüzde ohm (L1 Ref L2 katmanı , L4 katmanı Ref L3 katmanı)

3. Çift taraflı çizgi genişliği 0.1524mm, çizgi aralığı 0.2032mm, kontrol diferansiyel empedansı 100 artı /-10 yüzde ohm (L1 Ref L2 katmanı, L4 katmanı Ref L3 katmanı)

4. Çift taraflı çizgi genişliği 0.1868mm, çizgi aralığı 0.1778mm, kontrol diferansiyel empedansı 90 artı /-10 yüzde ohm (L1 Ref L2 katmanı, L4 katmanı Ref L3 katmanı)

Bu, PCB dört katmanlı kartın geleneksel laminat yapısı ve tasarım lehim maskesidir.
